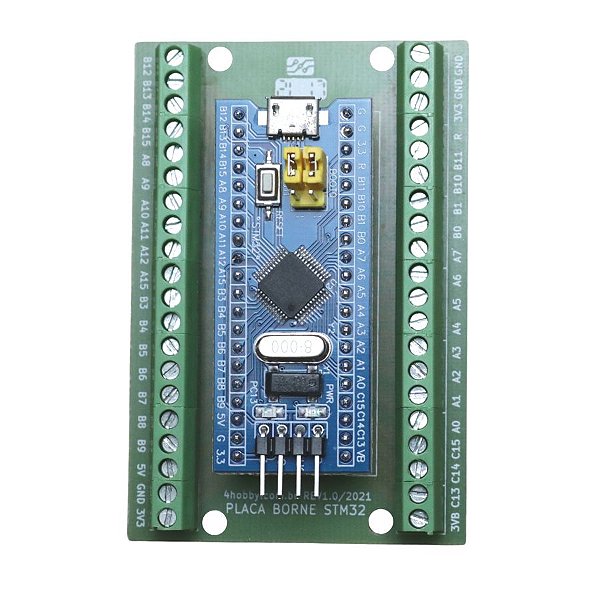

PLACA BORNE INTERFACE COM STM32 BLUEPILL

Código: 260105 Marca: 4hobby

PLACA BORNE INTERFACE COM STM32 BLUEPILL

A placa de interface para STM32 Bluepill tem como objetivo de facilitar a interface entre a STM32 Bluepill e seus perifericos externos.

Caracteristicas da interface:

- Compativel com STM32 Bluepill

- Distância entre as barras de pinos: 15mm

- Bornes KR para facilitar as ligações com os perifericos do sistema

- Placa enviada montada, pronta para uso

- Placa possui 4 furos de 3mm para uso de espaçadores

- Dimensões(CxLxA): 74 x 50 x 13mm

Características da placa STM32 BluePill:

- Modelo: STM32 BLUEPILL

- Chip: STM32F103C8T6 ARM Cortex M3

- Processador de 32bits

- Tensão de alimentação: +5v(Pino 5V ou USB) ou 3.3V(Pino 3.3)

- Memória Flash: 64kB

- Memória SRAM: 20kB

- Frequência máxima de Clock: 72MHz

- Possui cristal integrado para relógio de 32,768KHz

- Tensão de operação: 3.3Vdc (Algumas portas suportam 5V, veja esquemático)

- Possui 32 pinos GPIO

- Possui PWM, I2C, SPI, USART, ADC, CAN entre outros.

- Corrente máxima geral: 150mA

- Corrente máxima por pino: 20mA (8mA recomendado)

- Para carregar o programa utilizar o programador ST-Link ou USB (Nesse caso é necessário instalar bootloader específico)

- Para programação pode utilizar a IDE do Arduino ou software nativo STM32CubeIDE

- Conexão micro USB

- Acompanha barra de pinos não soldadas

- Dimensões (CxLxA): 53 x 22.5 x 10mm

- Peso: 9g

Itens inclusos:(cod. 260105)

- 01 PLACA BORNE INTERFACE PARA STM32 BLUEPILL

- 01 PLACA STM32 ARM CORTEX M3 STM32F103C8T6 BLUEPILL

Garantia:

- Garantia Legal de 90 dias (contra defeitos de fabricação);
