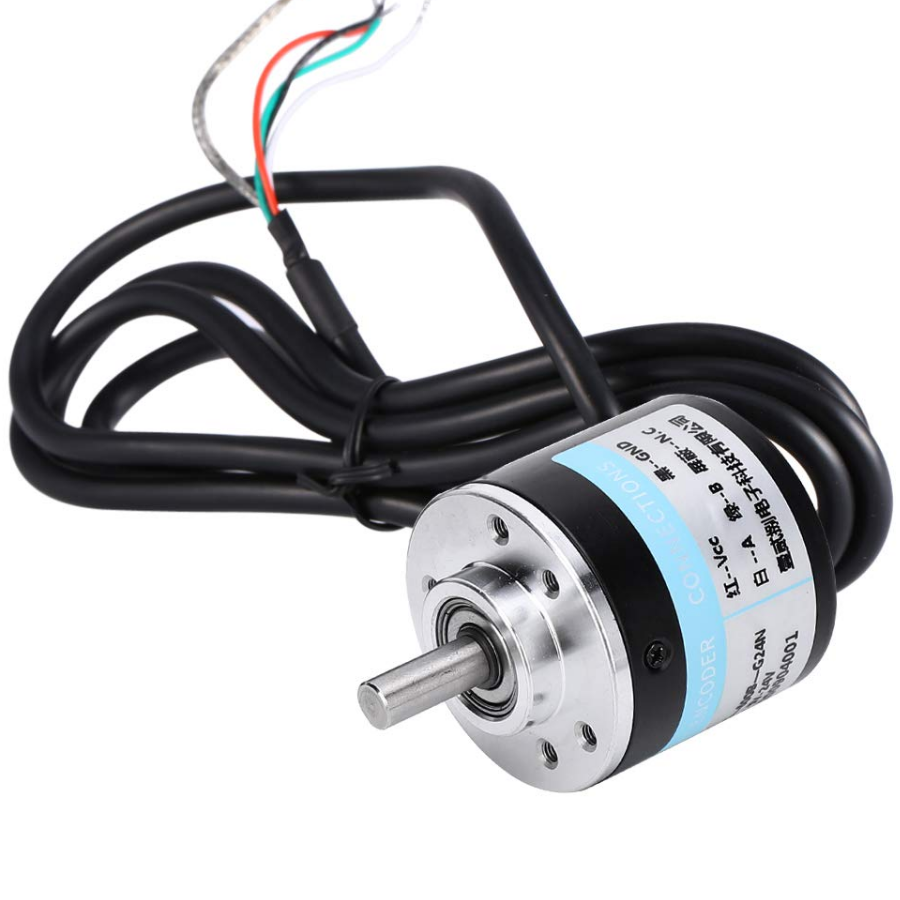

ENCODER INCREMENTAL ROTATIVO 1000 PULSOS NPN 5-24VDC EIXO 6MM

Código: 122203 Marca: Genérica

ENCODER INCREMENTAL ROTATIVO 1000 PULSOS NPN 5-24VDC EIXO 6MM

O encoder incremental rotativo 1000 pulsos é ideal para medir com precisão a posição de eixos em máquinas com eixos rotativos, por exemplo em máquinas CNC, guilhotinas, máquinas de corte, máquinas que precisam medir deslocamento ou comprimento.
O encoder também poderá ser utilizado para medir velocidade e sentido de giro dos eixos.

Características:
- Modelo: E38S6G5-1000B-G24N
- 1000 pulsos por volta
- Saída: NPN de coletor aberto
- Tensão de trabalho: 5 a 24Vdc
- Diâmetro do eixo: 6mm
- Rotação máx.: 5000 r/min
- Frequência de resposta: 20khz
- Comprimento do cabo: 1,5mt
- Dimensões: Verificar imagem do anuncio
- Peso: 130g

Conexões:
Vermelho: VCC
Preto: 0V
Branco: Saída A
Verde: Saída B
Malha: Terra

OBS: Necessário utilizar um resistor de pullUp de 10K conectado entre cada saida AB e VCC, desta forma é possivel fazer a leitura do sinal em microcontroladores, na duvida verificar imagem do anuncio com as conexões.

CUIDADO: Nunca conecte as fases 'A' e 'B' diretamente no VCC, se o fizer irá queimar o produto.

Itens inclusos:
- 01 ENCODER INCREMENTAL ROTATIVO 1000 PULSOS NPN 5-24VDC EIXO 6MM (Cód. 122203)

Garantia:
- Garantia Legal de 90 dias (contra defeitos de fabricação);
